Обслуживание пускорегулирующей аппаратуры и уход за ней

К пускорегулирующей аппаратуре относятся следующие виды аппаратов: реостаты (пусковые, пускорегулирующие, реостаты для регулирования скорости вращения электродвигателей и ручные регуляторы возбуждения генераторов), контроллеры и командоконтроллеры, магнитные станции (магнитные контроллеры) и магнитные пускатели, а также сопротивления (пусковые, регулировочные, добавочные и защитные).

Пусковые реостаты обычно рассчитываются на два-три пуска подряд с паузой после каждого пуска, вдвое превышающей время самого пуска. Частота пусков не должна превосходить двадцати пусков в час.

Допускаемая температура кожухов реостатов составляет 60° С (при возможности случайных прикосновений). Необходимо во время работы не реже одного раза за вахту проверять степень нагрева регулировочных и пускорегулировочных реостатов, а также следить за тем, чтобы на реостатах любых назначений не находилось каких- либо посторонних предметов, могущих затруднить охлаждение реостатов.

Периодические осмотры и чистки реостатов приурочиваются к осмотру и чистке обслуживаемых ими машин.

Осмотр и чистка реостатов должны производиться только при снятом с них напряжении.

Пыль из реостатов удаляется путем продувки сухим сжатым воздухом, грязь — с помощью чистой ветоши, смоченной бензином Б-70, изоляционные поверхности протираются сухой ветошью.

При последующем осмотре реостата обращают внимание на надежность контактных соединений и состояние контактных поверхностей. При наличии на них окислов или оплавлений контакты зачищают бархатным напильником (но ни в коем случае наждачным или стеклянным полотном), сохраняя их первоначальную форму. После зачистки поверхность контактов не должна иметь выбоин, а линия касания должна составлять не менее 75% ширины контактов. Применять какую-либо смазку для них категорически запрещается.

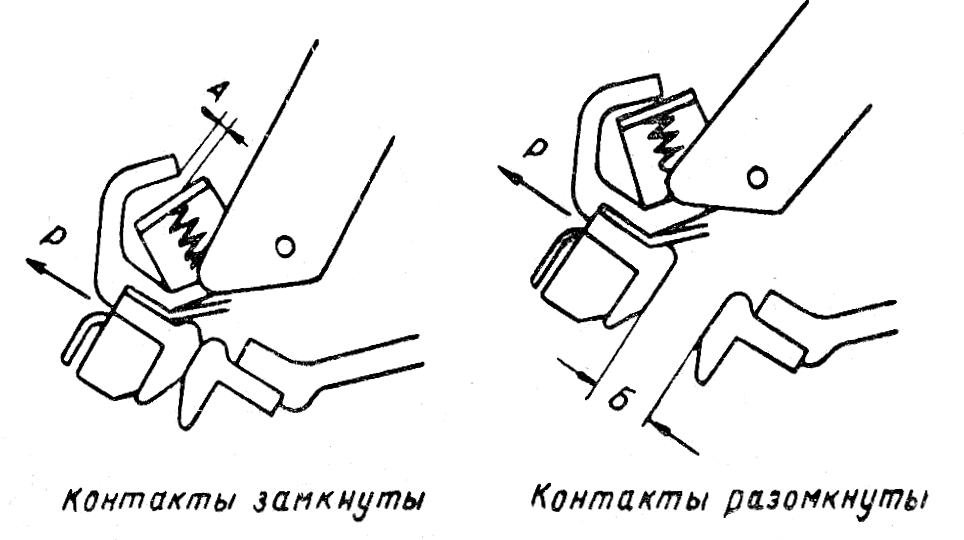

Контактные элементы цепей главного тока
Рис. 1. Контактные элементы цепей главного тока

После осмотра проверяется свободный ход щетки реостата по контактам (выступающие контакты подпиливаются под уровень остальных), плотность нажатия щетки на контакты, а также состояние контакторов и реле, входящих в схему реостата.

После окончания работ замеряется сопротивление изоляции реостата в целом и он опробовается в действии под током.

Уход за контроллерами и командоконтроллерами аналогичен уходу за реостатами с дополнениями, изложенными ниже.

Сегменты барабанных контроллеров должны быть постоянно покрыты легким слоем вазелина, смешанного с графитным порошком. Сухари смазывать не следует, так как это ускоряет их износ.

При смене контактов или их пружин необходимо проверить нажатие контактов, их провал и раствор, которые должны удовлетворять требованиям заводских инструкций и формуляров.

На рис. 1 изображены контактные элементы цепей главного тока, а на рис. 2 — цепей управления наиболее распространенных контроллеров кулачкового типа. На этих рисунках буквой А обозначен провал контактов, а буквой Б — их раствор.

Ориентировочно провал контактов составляет от двух до четырех мм, а раствор для главных контактов 7—12 мм и для вспомогательных — 13—23 мм.

Нажатие контактов изменяется в довольно широких пределах (от 0,15 до 3,2 кг) в зависимости от типа контроллера. Величина нажатия проверяется при помощи динамометра и полоски обыкновенной писчей бумаги.

Для измерения начального нажатия полоску бумаги закладывают между рычагом и суппортом подвижного контакта, а для измерения конечного нажатия — между подвижным и неподвижным контактами. Динамометром, закрепленным петлей из суровой нитки, подвижной контакт оттягивается в направлении, указанном стрелкой Р. Величиной нажатия будет показание динамометра в момент, когда заложенная полоска бумаги легко вытащится.

Контактные элементы цепей управления
Рис. 2. Контактные элементы цепей управления

При осмотрах контроллеров проверяется легкость хода и отсутствие заедания подвижных деталей — рычагов, роликов, вала, а также четкость работы фиксатора положений маховика или рукоятки. Трущиеся поверхности осей кулачковых элементов смазываются смазкой УТВ (1-13) ГОСТ 1631—52.

Высохшие или потрескавшиеся резиновые прокладки заменяются новыми. У водозащищенных контроллеров тщательно проверяется состояние всех уплотнений.
Детали контроллеров, изготовленные из изолирующих материалов, проверяются на отсутствие поломок и других повреждений.

Проводники внутреннего монтажа должны быть прочно закреплены и не касаться корпуса и подвижных частей контроллера, а все катушки проверены на целость и состояние изоляции.

Сопротивление изоляции контроллера в сборке должно составлять не менее одного мегома.

Повседневное обслуживание магнитных станций и магнитных пускателей сводится к поддержанию их в чистоте, проверке нагрева (температура на поверхности шкафа — не выше 60° С), проверке использования станции в соответствии с ее номинальным режимом, проверке исправности плавких вставок и систематическому наблюдению за правильностью работы аппаратуры станции.

Уход за магнитными станциями осуществляется при их периодических профилактических осмотрах и заключается в основном в уходе за установленными на станции контакторами и реле.

Главным условием надежной работы контакторов и реле является их абсолютная чистота. Поэтому с них систематически должны удалятся всякие следы пыли и грязи. Поверхности соприкосновения якорьков с сердечниками магнитов должны быть всегда покрыты легким слоем масла для предохранения от ржавчины. Наличие ржавчины или грязи на соприкасающихся поверхностях якоря и сердечника вызывает их неплотное прилегание при втягивании якоря. Это обстоятельство в свою очередь приводит к увеличению тока, потребляемого катушкой контактора, что может вызвать ее перегрев, сокращающий срок службы или даже аварийное сгорание изоляции.

Существенное значение для контакторов имеет также плотность соприкосновения их контактов. Эта плотность определяется как чистотой их контактных поверхностей (они не должны иметь следов окисления или оплавления), так и сжатием пружин подвижного контакта и якоря.

Если величина сжатия пружины якоря велика, то последний не сможет полностью притянуться к сердечнику, что вызовет описанные выше явления. Если сжатие пружины контакта мало, то контакты будут прилегать неплотно, это вызовет их перегрев, окисление поверхностей и дальнейшее ухудшение условий их работы.

Величины начальных и конечных нажатий контактов (главных и вспомогательных) обычно приводятся в заводских инструкциях по обслуживанию определенных типов аппаратуры.

При профилактическом осмотре магнитных станций следует:

1) очистить контакторы и реле от пыли и грязи продувкой их воздухом и протиркой чистой, мягкой ветошью, слегка смоченной бензином Б-70;
2) убедиться в легкости хода всех подвижных частей контакторов и реле, замыкая аппарат несколько раз от руки, все заедания должны быть устранены, после чего подвижные части смазываются легким машинным маслом. Необходимо, чтобы излишек масла не попадал на катушки и контактные поверхности;
3) проверить нажатие контактов, как об этом сказано выше;
4) проверить провалы и растворы контактов с помощью щупа, линейки или штангенциркуля и привести их в соответствие с рекомендациями завода-изготовителя;
5) проверить состояние рабочих поверхностей контактов; если при осмотре контактов обнаружится нагар, загрязнение или капли металла, контакты необходимо зачистить бархатным напильником или надфилем. Зачистка контактов наждачной или стеклянной бумагой не допускается, вспомогательные серебряные контакты зачищаются без опиловки тела контакта;
6) если контакты обгорели настолько, что не поддаются ремонту, их необходимо сменить на запасные. При смене контактов проверяется степень их нажатия, контакты как в момент начального нажатия, так и в конечном положении должны касаться линейно; добиваться соприкосновения контактов по плоскости не следует. Длина линии касания должна составлять не менее 75% полной ширины контактов. При очистке или замене контактов снимать якорь контактора не рекомендуется, так как после установки его на место придется проделать дополнительную работу по регулировке контактора;
7) проверить целость дугогасительных камер и состояние их внутренних поверхностей. В случае сильной закопченности их следует зачистить шабером и протереть сухой ветошью, а при необходимости заменить;
8) замерить сопротивление изоляции станции, которое должно быть не менее одного мегома.
При осмотре сопротивлений, который производится обязательно при отключенном питании, следует очистить элементы и изоляционные шайбы от пыли и грязи (воздухом и ветошью).

После этого проверяется целость элементов, отсутствие касаний и замыканий между витками или элементами, целость и отсутствие замыканий соединительных проводников между собой или с элементами. Неисправные элементы можно заменять только точно такими же, т. е. того же типа и номера. Необходимо проверить также состояние зажимных винтов как на коробке зажимов, так и на элементах; гайки должны быть подтянуты, окислившиеся поверхности их зачищены личным напильником и вытерты сухой ветошью.
